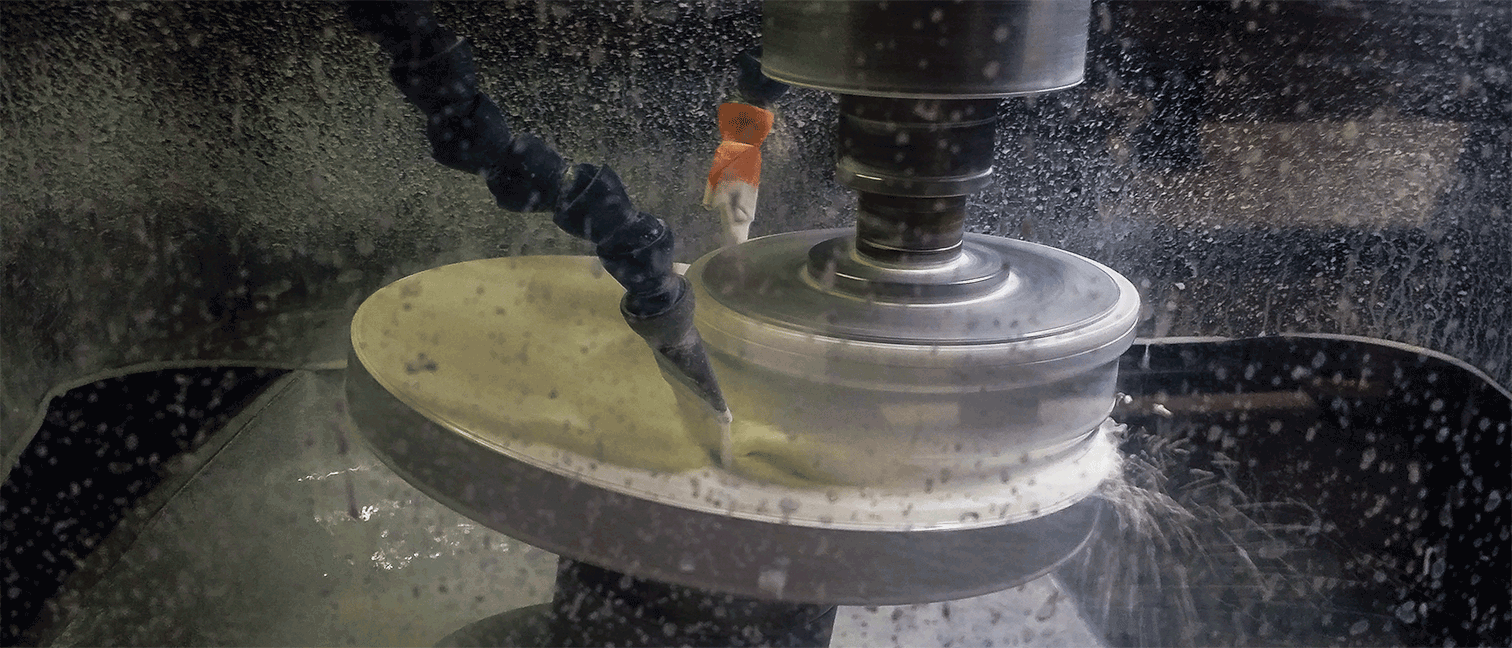

Polieren einer Linse für den Polychromat 150/1200 mit OptoTech PPM 301 CNC
2 / 5

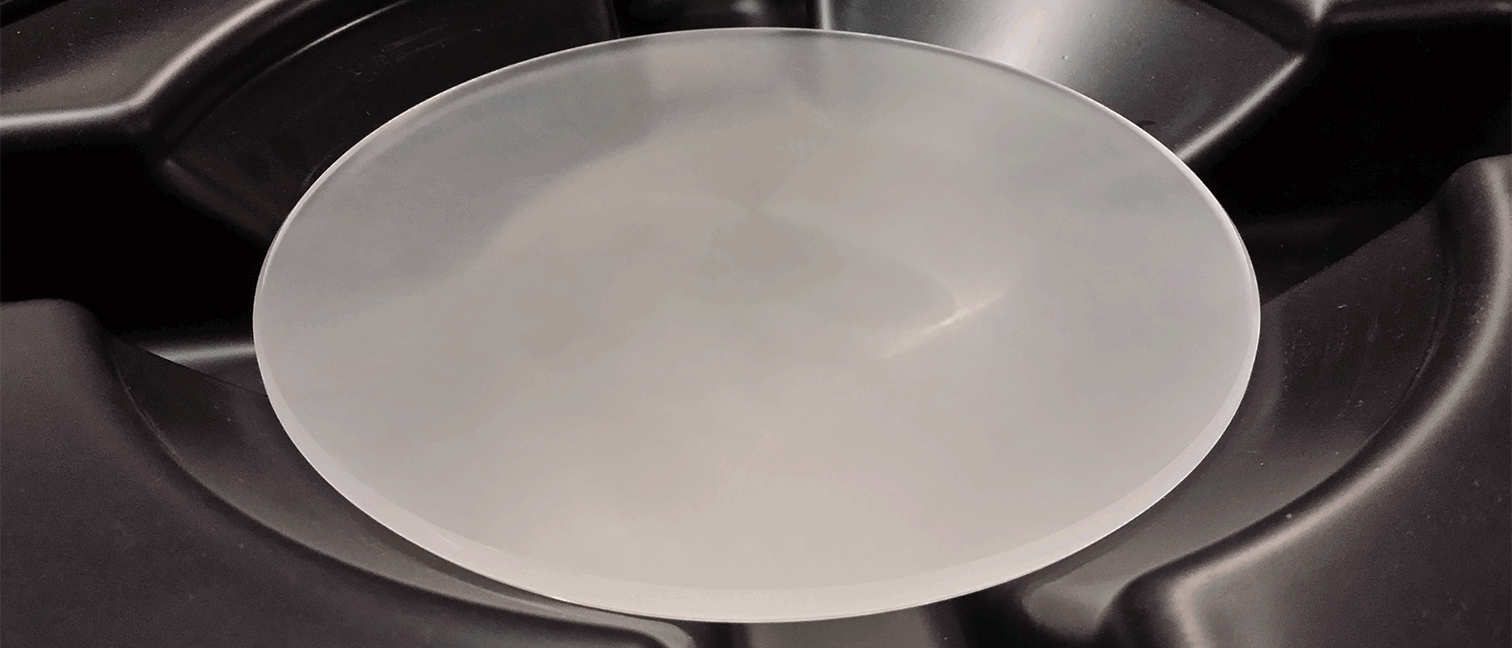

CaF₂ Linse für den Polychromat 150/1200 nach dem Schleifen
3 / 5

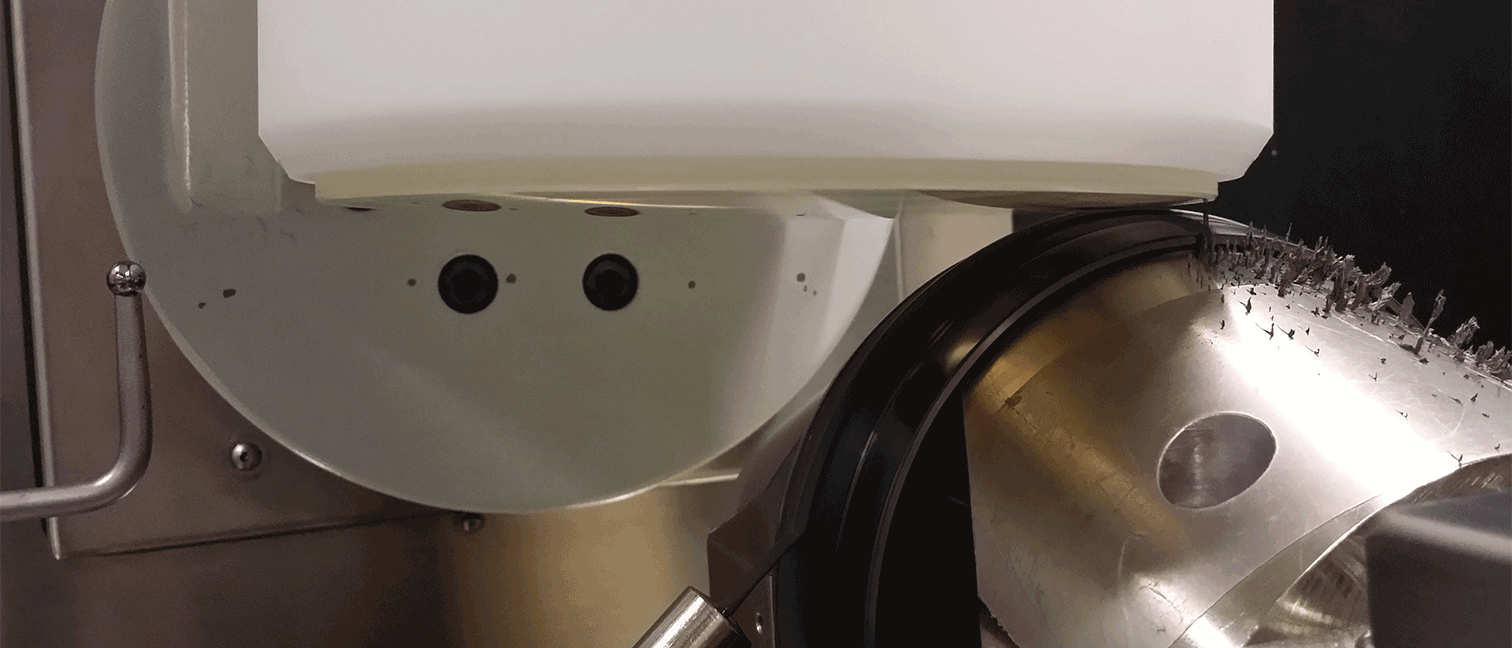

MRF-Feinkorrektur der Asphäre des Polychromats 150/1200 mit QED Q22-X
4 / 5

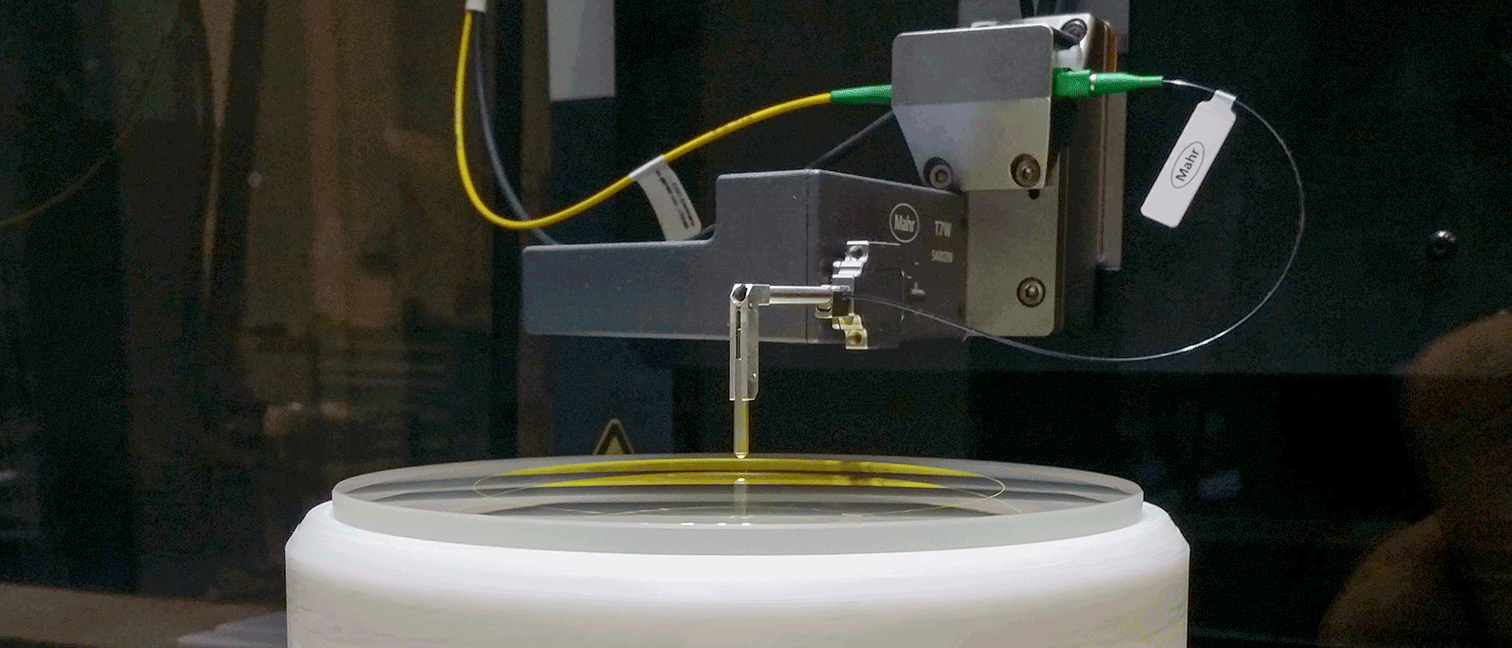

3D-Messung der Asphäre des Polychromats 150/1200 mit Mahr MFU 200
5 / 5

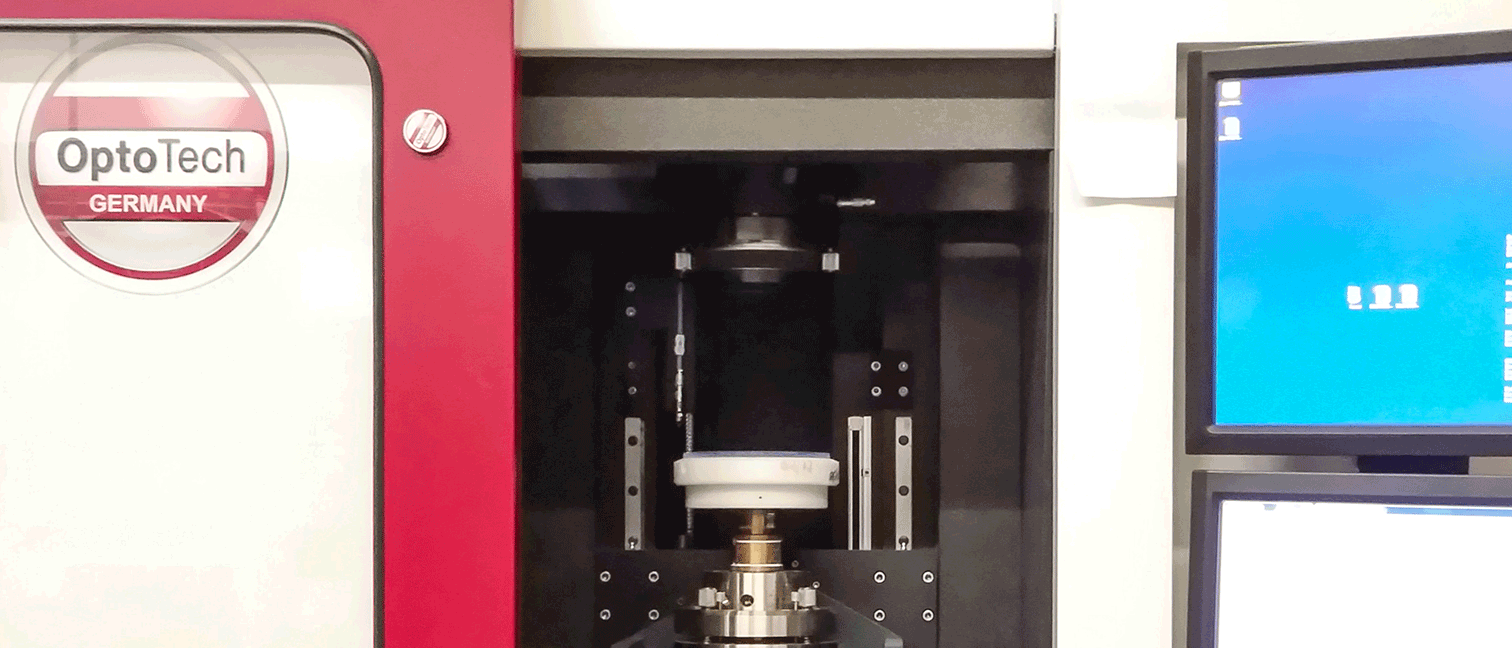

Stitching-Messung einer Linse für den Polychromat 150/1200 mit OptoTech MSI 300
Home / Technologie / Zurück / Optikfertigung

Optikfertigung

Präzisionsbearbeitung

Die Präzisionsbearbeitung von sphärischer und asphärischer Optik sowie Planoptik erfolgt in enger Kooperation mit unseren regionalen Fertigungspartnern.

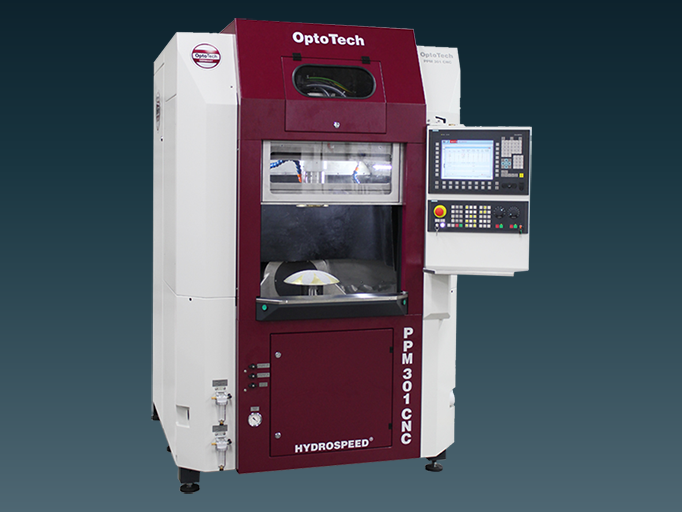

Dabei kommen neben konventioneller Optikherstellung mittels Maschinen- und Handfertigung hochpräzise CNC-Maschinen für das Vor- und Feinschleifen, Polieren (z.B. OptoTech PPM 301 CNC) und Zentrieren zum Einsatz.

Auch neueste Fertigungstechnologien wie das Synchrospeed-Verfahren und die MRF-Technologie (z.B. QED Q22-X) werden angewendet.

Diese modernen CNC-Technologien können jedoch nicht das Wissen und Know-How eines Feinoptikmeisters ersetzen, der über eine jahrzehntelange Erfahrung auf seinem Fachgebiet verfügt.

Mess- und Prüftechnik

Zur Prüfung der Parameter optischer Bauelemente und Systeme werden verschiedene klassische Prüftechniken und Prüfverfahren mittels Probegläsern, Goniometer, Autokollimatoren, Spektralfotometer, Laserinterferometer, usw. verwendet.

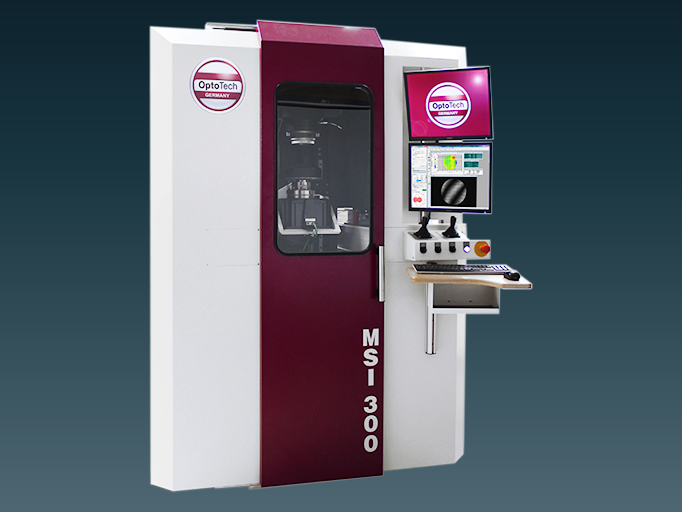

Ergänzt werden diese durch modernste Mess- und Prüftechnologien wie z.B. Aspheric Stitching Interferometer (z.B. OptoTech MSI 300), 3D-Messung (z.B. Mahr MarForm MFU 200 Aspheric 3D) und Shack-Hartmann-Wellenfrontsensor.


Portfolio

Parameter
Präzisionsoptiken

Durchmesser
4mm - 3001/4502mm

Radien
3mm - ∞

Brennweiten
8mm - ∞

Prototypen
1 - 10 Stück

Serie
ab 10 Stück

1 Rundoptik
2 Planoptik


Toleranzen

Parameter
Präzisionsoptiken

Durchmesser
0/-0,025mm

Radien
0,5λ

Unregelmäßigkeit
0,05λ

Mittendicke
±0,05mm

Zentrierfehler
0,5'

Passe
0,1λ

Oberflächenqualität
0,04 (SD 10-5)
